Montaža krmilnega mehanizma

08. februar 2014

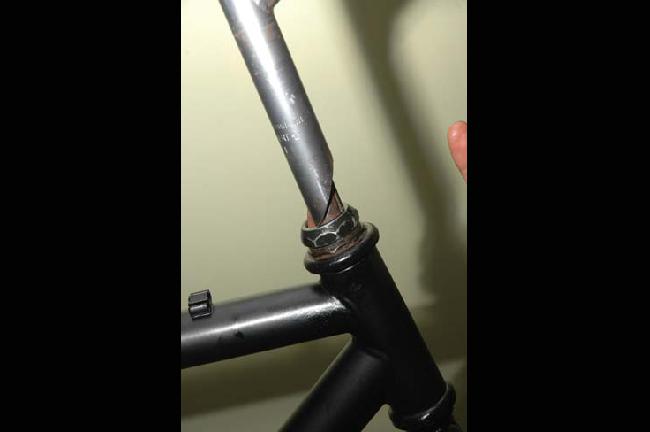

Vilice z navojem (threaded) imajo v primerjavi z novejšimi, brez navoja (threadless), kar nekaj slabosti. Ker je na vrhu cevi oziroma toporišča (steerer tube) vtisnjen navoj, je potrebno za različne dimenzije okvirja izbrati pravo dimenzijo vilic (ustrezna dolžina toporišča). Nasprotno, pri vilicah brez navoja dolžino toporišča uravnavamo pri montaži tako, da presežek enostavno odžagamo. Ker je opora krmila (fajfa) pri vilicah brez navoja pritrjena neposredno na toporišče je povezava bolj toga, to pa ima za posledico boljšo kontrolo pri vožnji. Vilice brez navoja so začeli prvi izdelovati v podjetju Dia Compe v začetku devedestih let prejšnjega stoletja.

Vilice z navojem

Potrebno orodje

• debelejša navojna palica, podložke in matice

• viličasti ključ ustrezne dimenzije

• viličasta ključa 36 mm

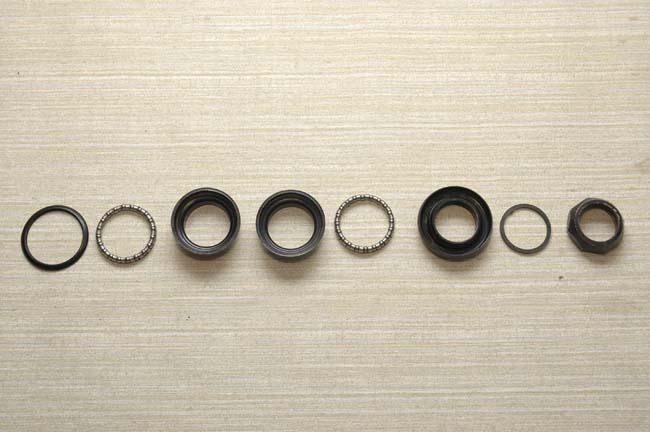

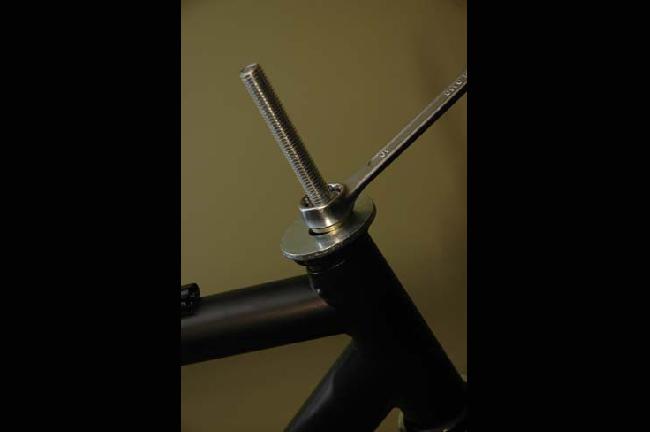

Najprej je treba vtisniti ležišči za kroglični ležaj oz. šalico (head tube race) v krmilno cev okvirja. Za to sicer obstaja posebno "orodje za postavitev šalic krmilnega ležaja", lahko pa si enostavno pomagamo z debelejšo navojno cevjo, dovolj velikima podložkama in odgovarjajočima maticama.

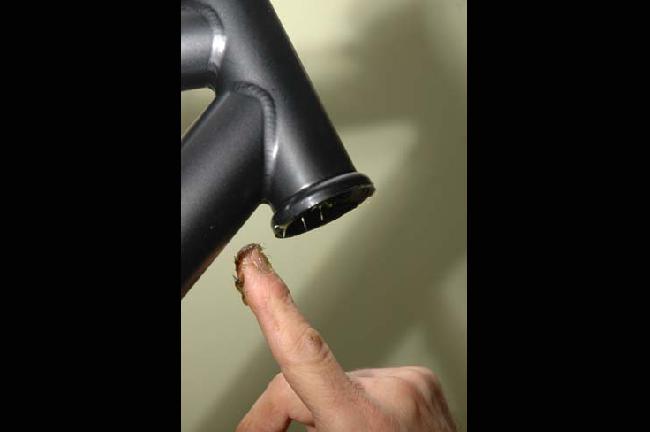

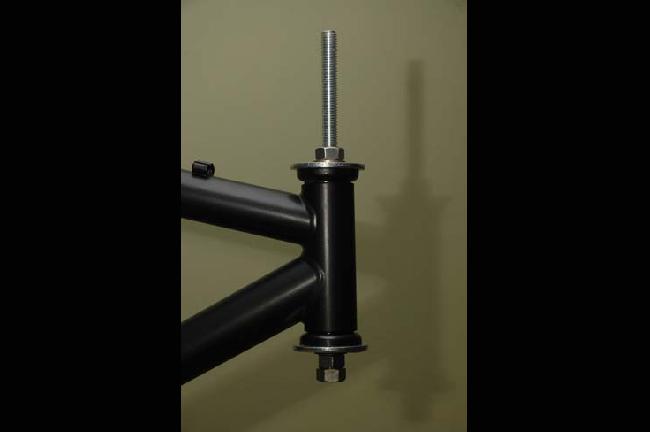

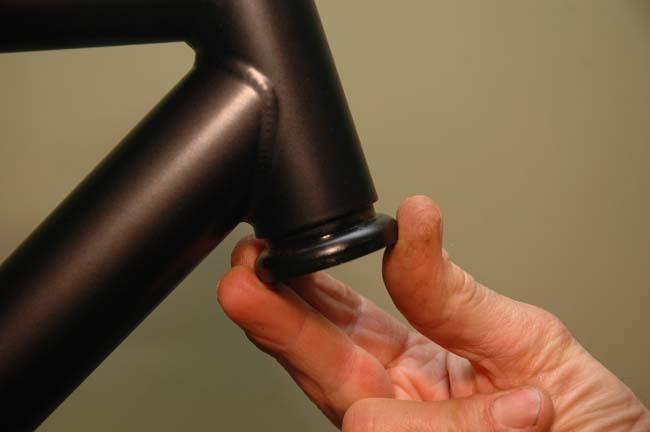

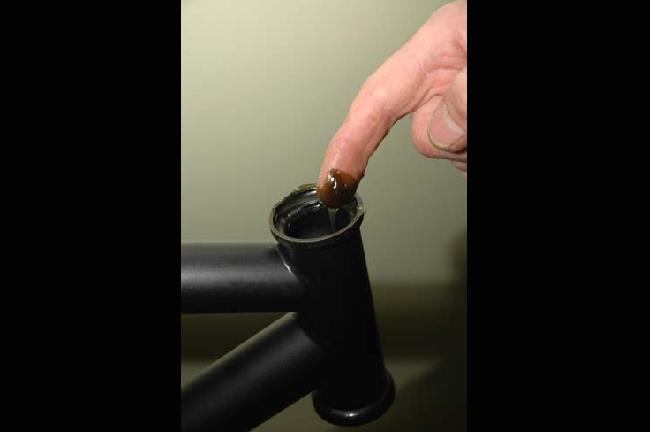

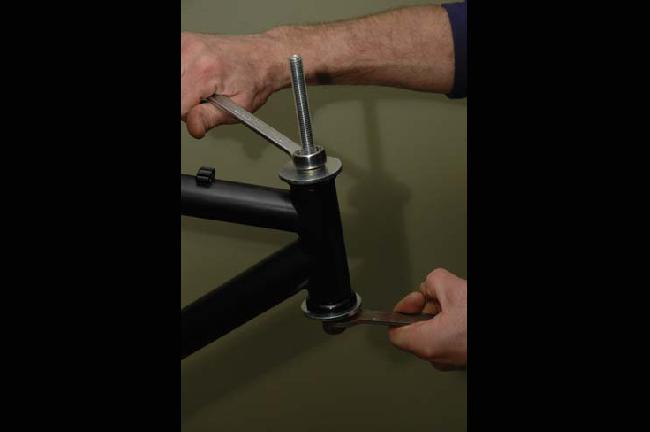

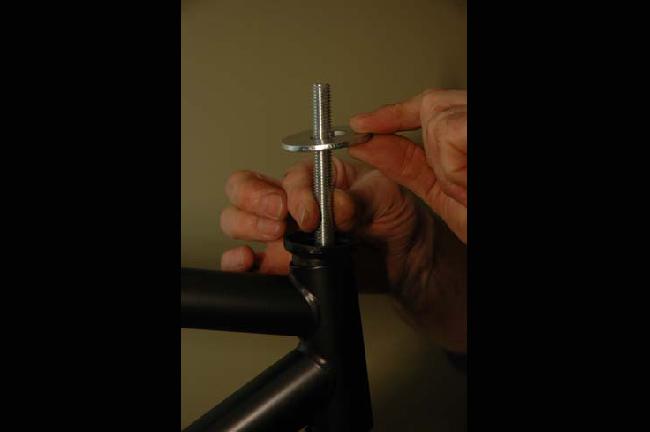

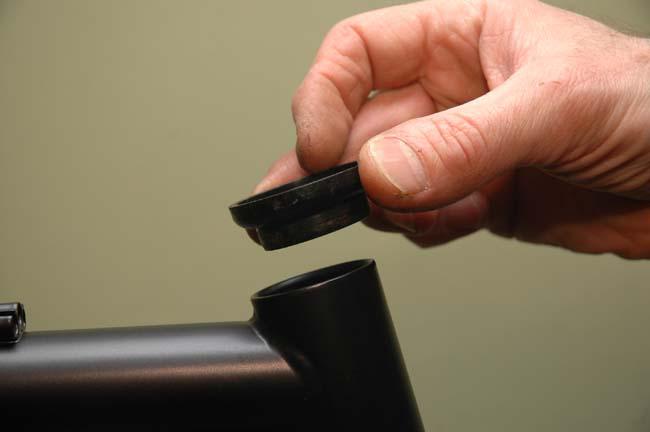

Eno šalico vstavimo v zgornjo odprtino krmilne cevi oziroma glave okvirja (head tube), drugo pa v spodnjo. Skozi cev potisnemo navojno cev, na vsak konec damo podložko in privijemo matico. Z dvema viličastima ključema privijamo matici toliko časa, dokler se šalici popolnoma ne vtisneta v krmilno cev. Odvijemo matici, odstranimo navojno palico, in to je to. V obe šalici damo primerno količino masti. Preverimo, če je na dnu toporišča vilic prisotna spodnja tečajnica (crown race). V nasprotnem primeru jo pritrdimo. Ker je za pritrditev potrebna sila (tečajnica in vilice morata biti kot eno), moramo biti še posebej pazljivi da ne poškodujemo površine, na katero naležejo kroglice.

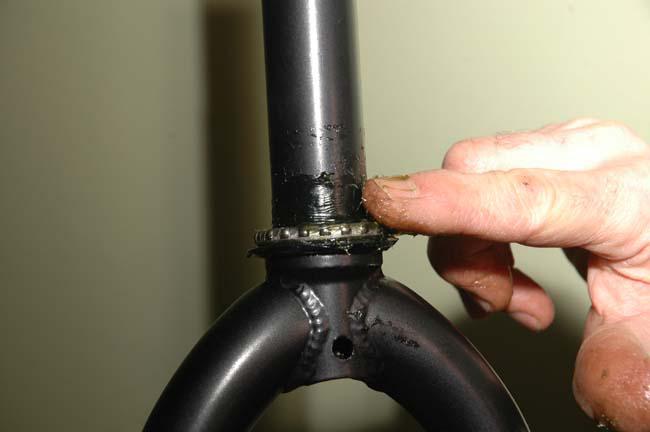

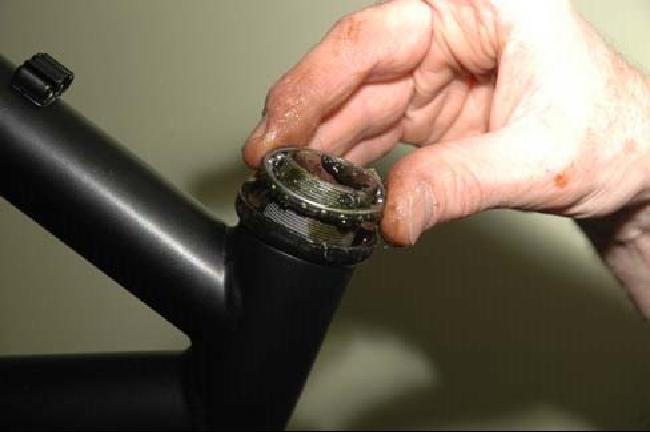

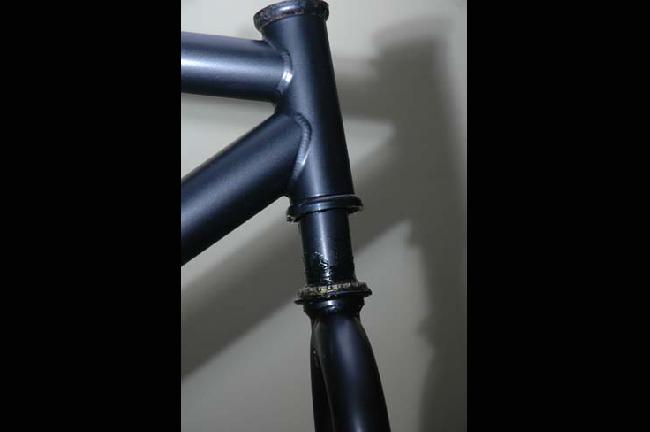

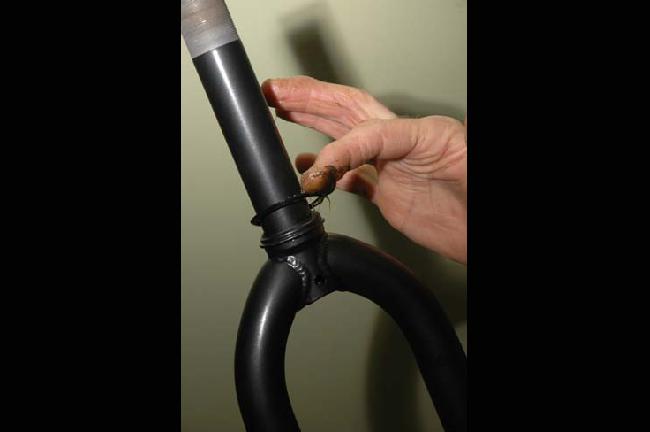

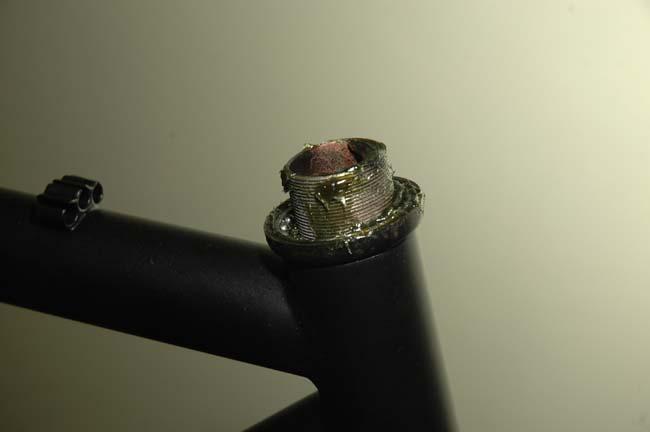

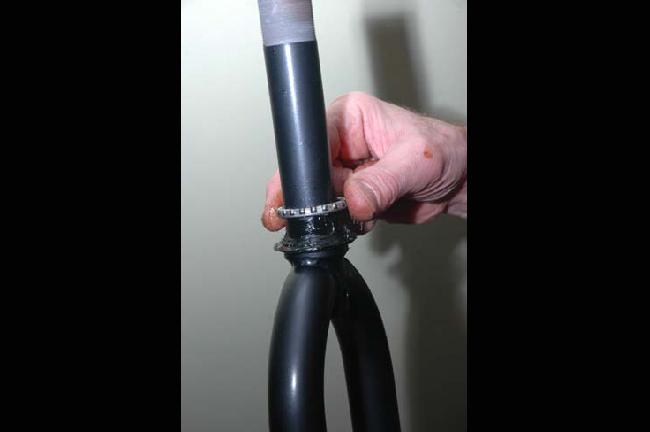

Tečajnico namažemo z mastjo, nataknemo tesnilo (če obstaja) in venček tako, da gledajo kroglice z odprto stranjo proti ležišču šalice. Tako "opremljeno" toporišče potisnemo v krmilno cev okvirja, v zgornjo šalico damo drugi venček s kroglicami (odprta stran gleda navzdol, proti ležišču zgornje šalice).

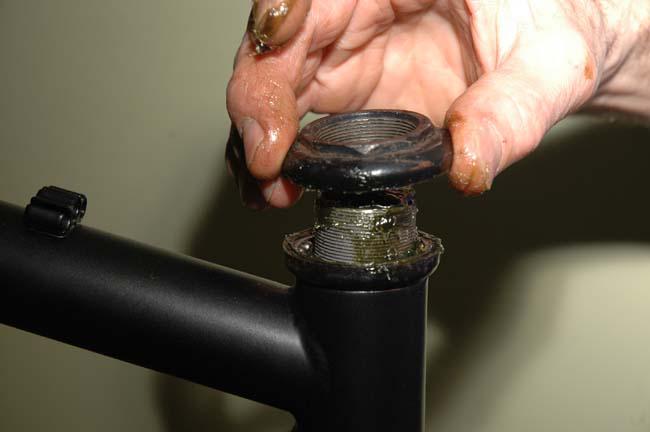

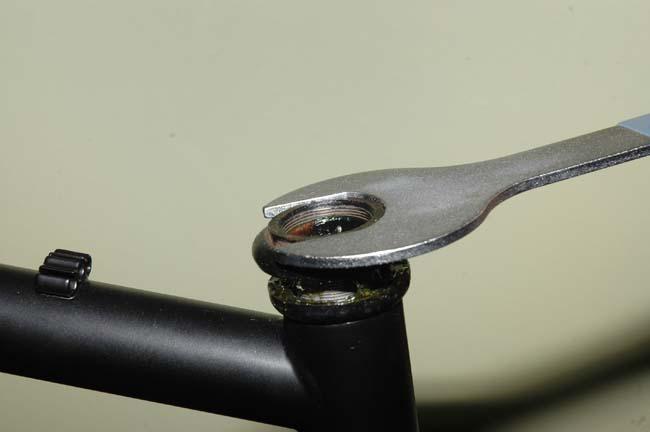

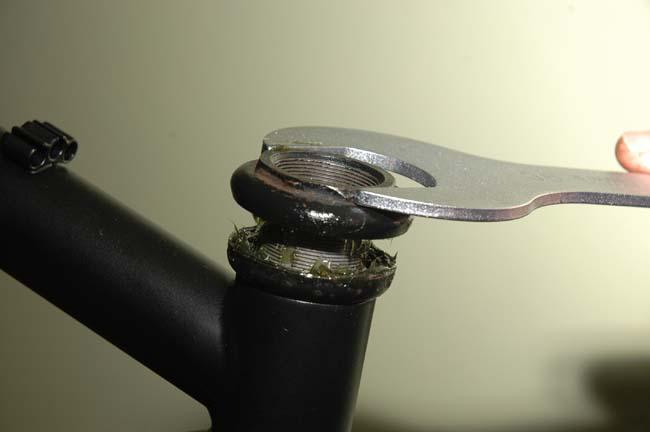

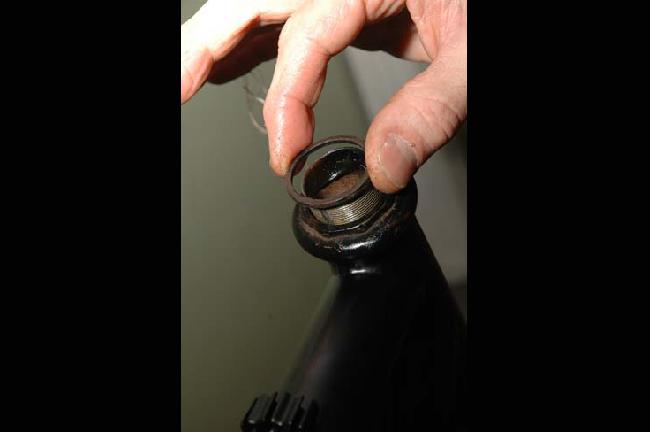

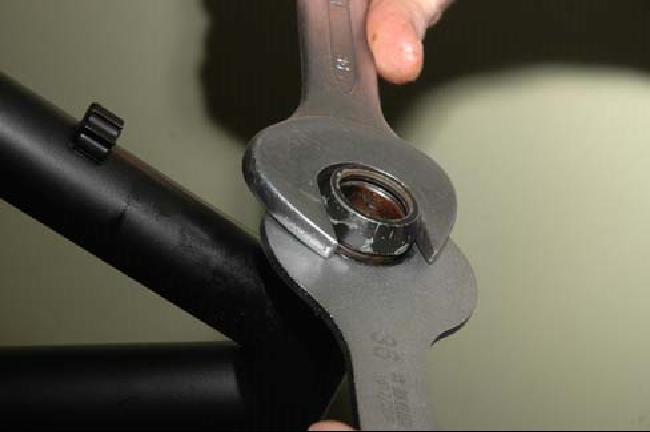

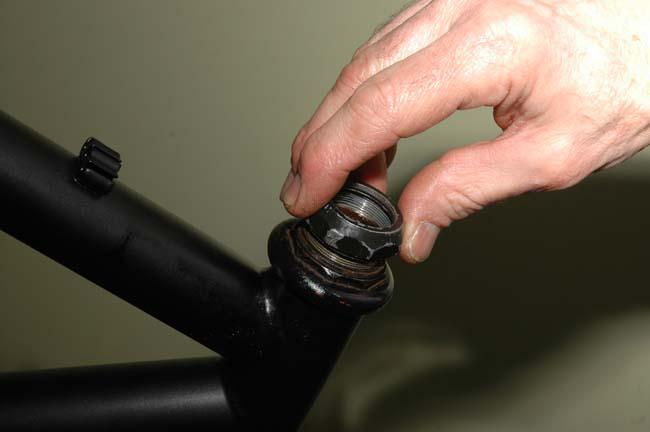

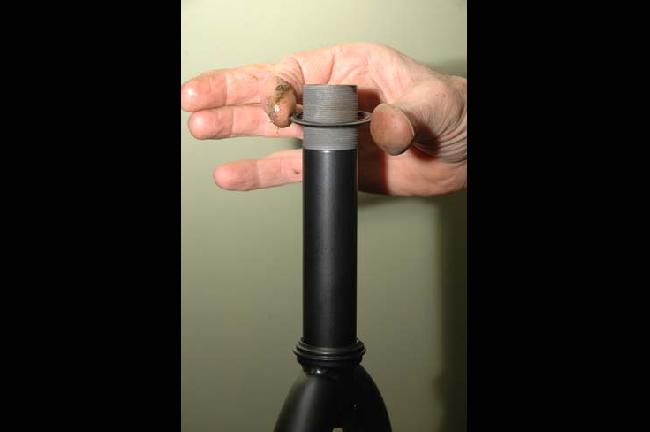

Na navoj z roko privijemo zgornjo tečajnico, vse dokler ne pride v stik s kroglicami. Sedaj tečajnico odvijemo za približno četrtino obrata, nataknemo podložko, na koncu privijemo še matico (locknut). Pri tem z enim viličastim ključem 36mm fiksiramo zgornjo tečajnico, z drugim pa pritrdimo matico. Vrh navoja toporišča mora segati tik pod vrh navoja matice.
